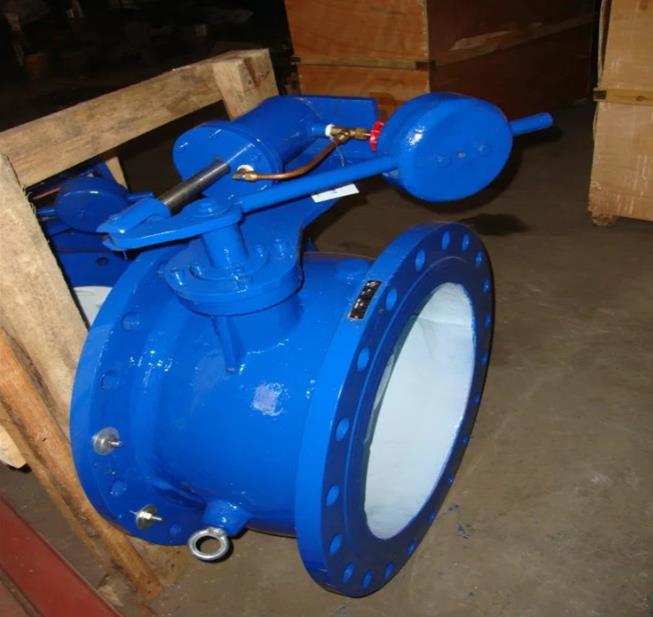

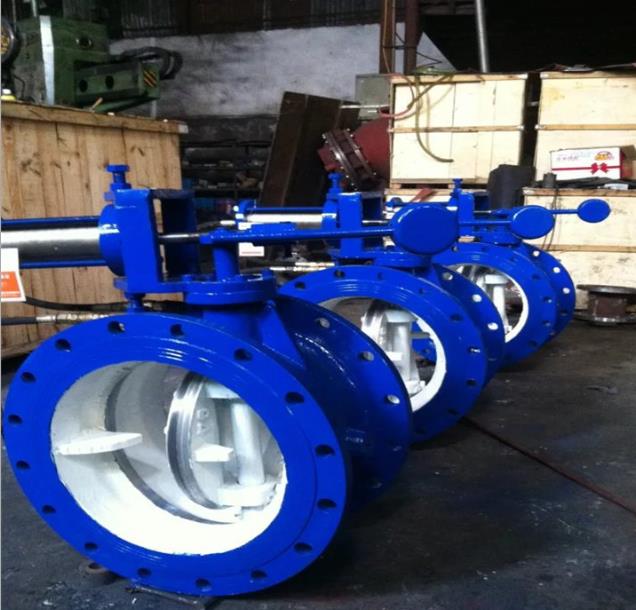

污水型液力自動閥
- 產品名稱:黃色網站怎么下載:污水型液力自動閥
- 產品型號:BFDZ703X/HR
- 產品口徑:DN150-2400mm
- 產品壓力:0.6-4Mpa
- 產品材質:鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海(hai)閥盛閥門制造有限公司主要(yao)生產污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥,可提供污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥價格,污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥說明書,污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥實物圖(tu),污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥結(jie)構(gou)圖(tu),污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥外形尺(chi)寸,污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥執行標準,污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥工作原理,污(wu)水(shui)型(xing)(xing)(xing)液(ye)(ye)(ye)力(li)自(zi)(zi)(zi)動(dong)(dong)閥作用(yong)特點(dian)。
污水(shui)(shui)型液力自動閥(fa)專業生產廠(chang)(chang)家,由本廠(chang)(chang)自主研發生產的污水(shui)(shui)型液力自動閥(fa)質(zhi)量可(ke)靠、價格合理(li)、售(shou)后服務完善。 污水型液力自(zi)動閥(fa)適用(yong)于各(ge)種輕重工業及樓宇(yu)管道(dao)。 污水(shui)型液力(li)(li)自動閥廣泛應用于:化(hua)工、石化(hua)、石油、造(zao)紙、采礦、電力(li)(li)、液化(hua)氣、食(shi)品、制藥、給排(pai)水(shui)、市政、機械(xie)設(she)備配套、電子(zi)工業,城建(jian)等領域。 |
產品名稱 | 液力自動控制閥 |
產品型號 | BFDZ701X/HR、BFDZ702X/HR、BFDZ703X/HR |
公稱通徑 | DN150-DN1200mm |
壓力范圍 | 1.0-2.5MPa |
閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
主要功能:
1、截(jie)流止回:停泵(beng)時(shi),截(jie)斷管(guan)網介質,防止回流;
2、輕(qing)載(zai)啟(qi)泵:先開閥,后啟(qi)泵,輕(qing)載(zai)啟(qi)泵,減水啟(qi)動電流,保護電網用電氣設備安全;
3、消(xiao)除(chu)(chu)水(shui)錘:停泵時,大閥板快關,小閥板緩閉,消(xiao)除(chu)(chu)破壞性水(shui)錘;
4、泵閥聯動:水(shui)泵和閥門通過電(dian)氣(qi)聯鎖,按設定(ding)程序自動控(kong)制,無須人工干預;
5、開度顯(xian)示(shi):閥門開啟高度既可(ke)就地(di)觀(guan)察,也可(ke)選配閥位信號顯(xian)示(shi)儀,實現遠程(cheng)數字(zi)顯(xian)示(shi)。
主要結構和工作原理
該(gai)閥(fa)(fa)主體(ti)結構和安裝(zhuang)尺寸與新(xin)世紀(ji)液(ye)力自(zi)動閥(fa)(fa)相同(圖一),主要(yao)由閥(fa)(fa)體(ti)、大閥(fa)(fa)板(ban)、小閥(fa)(fa)板(ban)、活塞(sai)缸(gang)、先(xian)導泵(beng)、電磁閥(fa)(fa)及電控部(bu)分組(zu)成(圖二)。
1、開閥
按下啟(qi)動(dong)按鈕SB2時(shi)(shi),時(shi)(shi)間繼電(dian)器KT和(he)接觸器KM2同時(shi)(shi)動(dong)作,先(xian)導(dao)泵(beng)啟(qi)動(dong),電(dian)磁閥關閉(bi)。
先導泵(beng)(beng)出口壓力水經單向(xiang)閥(fa)(fa)進入活塞缸,推動(dong)活塞左行,通過(guo)活塞桿、連桿帶去吧(ba)閥(fa)(fa)桿,將小閥(fa)(fa)板(ban)開啟(qi);時(shi)間(jian)繼電(dian)(dian)器(qi)KT在(zai)設定時(shi)間(jian)(5-10秒(miao))過(guo)后(hou)失電(dian)(dian),KM1接觸器(qi)失電(dian)(dian),先導泵(beng)(beng)斷電(dian)(dian)停(ting)止供水,同時(shi)接通軸流泵(beng)(beng)控制電(dian)(dian)源,水泵(beng)(beng)啟(qi)動(dong),大閥(fa)(fa)板(ban)在(zai)水流的推動(dong)下,完(wan)全開啟(qi);
2、關閥
按下(xia)停止(zhi)按扭TA時(shi),水泵(軸流泵)停止(zhi)工(gong)作,閥(fa)前失壓,大(da)閥(fa)板(ban)大(da)重力(li)(li)作用下(xia)迅速關閉,截斷絕大(da)部分(fen)回水;同時(shi),電(dian)磁(ci)閥(fa)導通,活塞缸(gang)失壓,平衡錘通過閥(fa)桿帶動小閥(fa)板(ban)緩慢關閉,泄除一部分(fen)回流水,以(yi)消除部分(fen)水錘壓力(li)(li),防止(zhi)產生破壞性水錘,確保管網設備安全。
主要技術特點
該閥(fa)除具備液力(li)自動閥(fa)的技術(shu)特性和主要(yao)優點外,還獨具以下特點:
1、更安全:閥門的啟閉(bi)與管(guan)網壓力(li)無關,不受(shou)管(guan)網壓力(li)大小的影(ying)響;小閥板的關閉(bi)由平
2、衡錘控制(zhi),事故停電時(shi)能自(zi)動緊急關閥(fa),更加安全;
3、更可靠:電磁閥(fa)為(wei)常開(kai)型,事故停電時能自動(dong)開(kai)閥(fa),防(fang)止事故發(fa)生(sheng);該閥(fa)選用進口優質產品,更加可靠;
4、壽(shou)命長(chang):先(xian)導泵每次只(zhi)工作出努力(li)-10秒,工作時(shi)間短,使用壽(shou)命長(chang)。
技術參數:
名稱 | 公稱通經mm | 適用溫度℃ | 適用介質 | 流阻系數 | 最底工作(zuo)壓(ya)力(Mpa) |
參數 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 |
名稱 | 開關時間 (可調) | 開閥時間 (可調) | 結構長度標準 | 法蘭標準 | 泄漏量 |
參數 | 快關1-3秒 慢關5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T13927-92 |
主要材料:
零件名稱 | 閥體 | 閥芯 | 閥軸 | 密封面 | 填料 |
材料名稱 | 球墨鑄鐵 | 球墨鑄鐵 | X;丁晴橡膠 | O型密封圈 耐高溫墊 柔性石墨 | |
碳鋼 | 碳鋼 | 不銹鋼 | H; 不銹鋼 | ||
不銹鋼 | 不銹鋼 | Y;硬質合金 |
主要尺寸:
公稱通經 | D1 | D2 | L | Z-¢d | 重量(kg) |
150 | 285 | 240 | 210 | 8—¢22 | 65 |
200 | 340 | 295 | 230 | 8—¢22 | 75 |
250 | 395 | 350 | 250 | 12—¢23 | 100 |
300 | 445 | 400 | 270 | 12—¢22 | 150 |
350 | 505 | 460 | 290 | 16—¢22 | 180 |
400 | 565 | 515 | 310 | 16—¢27 | 220 |
450 | 615 | 656 | 330 | 20—¢26 | 265 |
500 | 670 | 620 | 350 | 20—¢26 | 290 |
600 | 780 | 725 | 390 | 20—¢30 | 480 |
700 | 895 | 840 | 430 | 24—¢30 | 830 |
800 | 1015 | 950 | 470 | 24—¢33 | 1280 |
900 | 1115 | 1050 | 510 | 28—¢33 | 1620 |
1000 | 1230 | 1160 | 550 | 28—¢36 | 1820 |
1200 | 1455 | 1380 | 630 | 32—¢39 | 2350 |
1400 | 1675 | 1590 | 710 | 36—¢42 | 2800 |
1600 | 1915 | 1820 | 790 | 40—¢48 | 5200 |
1800 | 2115 | 2020 | 870 | 44—¢48 | 6050 |
2000 | 2325 | 2230 | 950 | 48—¢48 | 7300 |
2200 | 2550 | 2440 | 1000 | 52—¢52 | 8850 |
2400 | 2760 | 2650 | 1100 | 56—¢56 | 10800 |
選型要點:
( 1 )工(gong)程式中應用的水力控制閥是經(jing)過(guo)制造(zao)廠檢(jian)驗合(he)格,各種(zhong)標識齊全,技(ji)術資(zi)料符(fu)合(he)要求的產(chan)品。
( 2 )根據功能要求(qiu),選擇閥門種類,再根據管道輸送介質、溫度、建筑(zhu)標準和業主要求(qiu)等(deng)(deng),確定閥門的(de)閥體和密封部位的(de)材質。常(chang)用(yong)的(de)閥 體材料(liao)(liao)有鑄鐵 、銅鐵、銅、塑(su)(su)料(liao)(liao)等(deng)(deng)。常(chang)用(yong)的(de)密封面和襯里材料(liao)(liao)有銅合金、塑(su)(su)料(liao)(liao)、鋼、硬質合金、橡膠等(deng)(deng)。閥 體材料(liao)(liao)應與管道材料(liao)(liao)相匹配。
( 3 )閥(fa)門的公稱壓(ya)力有0.6、1.0、1.6、2.5和4.0MPa等不同級別(bie),管道輸送的介質,其工作壓(ya)力應小(xiao)于(yu)閥(fa)門的公稱壓(ya)力值。
( 4 )工程中水力控制(zhi)閥的設置應當有足夠的空間,以便(bian)管(guan)理(li)、操作、安裝(zhuang)和維修,并(bing)應符合(he)管(guan)路(lu)對(dui)閥門的要求。
( 5 )管路(lu)采(cai)用(yong)(yong)法蘭連接時,應采(cai)用(yong)(yong)法蘭連接的水力控制閥;管路(lu)采(cai)用(yong)(yong)溝(gou)槽(cao)式連接時,應采(cai)用(yong)(yong)溝(gou)槽(cao)式連接的水力控制閥。
( 6 )水利控制閥應(ying)設置在(zai)介(jie)質單向流動的管路上。
( 7 )水利控制閥主閥體(ti)上的箭頭方向(xiang)必(bi)須與管路系統流向(xiang)一致(zhi)。
( 8 )接水力(li)控制(zhi)閥管(guan)段不 應(ying)有氣(qi)堵 、氣(qi)阻現象。在管(guan)網最高位置(zhi) 等存氣(qi)段 應(ying)設置(zhi)自動排氣(qi)閥。
( 9 )閥門水(shui)平安裝時,閥蓋、閥桿應朝上。垂直安裝時,閥蓋、閥桿應朝外。
( 10 )閥門安(an)裝(zhuang)前應做強(qiang)度和嚴密性試驗。
( 11 )閥門(men)的強度(du)和(he)嚴密性試驗應符合以下規定。
A、閥門的強度試驗壓(ya)力為公(gong)稱(cheng)壓(ya)力的1.5倍;
B、閥門(men)的嚴密性(xing)試驗壓(ya)力(li)為公稱壓(ya)力(li)的1.5倍(bei);
C、試(shi)驗壓(ya)力(li)在試(shi)驗持續時間內應保持不變,且殼(ke)體填料及(ji)閥(fa)瓣密封面(mian)無滲(shen)漏;
D、閥門試(shi)驗持續時間(jian)按上(shang)表。
