GD-J型高真空擋板閥

產品名稱：黃色網站怎么下載:GD-J型高真空擋板閥
產品型號：GD-J型
產品口徑：DN10-300mm
產品壓力：負壓
產品材質：碳鋼，不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門(men)制造有限公司主要生產(chan)GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)，可提供(gong)GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)價格，GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)說明書，GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)實(shi)物圖(tu)，GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)結構圖(tu)，GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)外形(xing)尺寸(cun)，GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)執行標準，GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)工作(zuo)(zuo)原(yuan)理(li)，GD-J型(xing)(xing)(xing)(xing)(xing)高(gao)真空(kong)擋(dang)(dang)(dang)板閥(fa)(fa)(fa)作(zuo)(zuo)用特(te)點。

GD-J型高真空擋板閥(又稱角閥)是用于真空系統中用來切斷或接通氣流之用。傳動部件采用螺桿傳動升降閥板，動作輕巧、工作可靠。GD-J為角通型式,GD-S為帶預抽口的三通型式。適于工作介質為空氣、非腐蝕性及不含顆粒灰塵的氣體。

GD-J型高真空擋板閥主要技術性能：

適用范圍(Pa)	2x10⁵^～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10^-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
安裝位置	任意

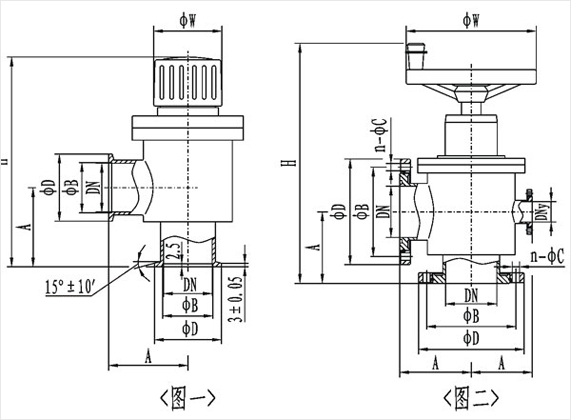

GD-J型高真空擋板閥(圖一)(KF)連接及外形尺寸：

型號	通徑(DN)	ΦD	ΦB	H	A	ΦW	法蘭標準
GD-J10/KF	10	30	12.2	122	30	36	GB4982
GD-J16/KF	16	30	17.2	132	40	36
GD-J25/KF	25	40	26.2	158	50	50
GD-J40/KF	40	55	41.2	180	65	56
GD-J50/KF	50	75	52.2	278	70	100	/

型號	通徑(DN)	ΦD	ΦB	H	A	ΦW	n-ΦC	DNy(預抽口)	法蘭標準
GD-J50	50	110	90	278	70	100	4-Φ9	/	GB/T6070
GD-J63	63	130	110	390	88	160	4-Φ9
GD-J80	80	145	125	432	88		8-Φ9
GD-J100	100	165	145	460	108		8-Φ9
GD-J(S)150	150	220	195	636	138	200	8-Φ11	DN40(GB4982)	JB919
GD-J(S)160	160	225	200	636	138		8-Φ11		GB/T6070
GD-J(S)200	200	285	260	788	200		12-Φ11	DN50(GB/T6070)
GD-J(S)250	250	335	310	820	208	250	12-Φ11	DN63(GB/T6070)
GD-J(S)300	300	380	350	980	250	250	8-Φ14	DN80(GB/T6070)	JB919
