船用鑄鋼法蘭直角截止閥

產品名稱：黃色網站怎么下載:船用鑄鋼法蘭直角截止閥
產品型號：JIS F7320
產品口徑：
產品壓力：
產品材質：
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門(men)制造有(you)限公司主(zhu)要(yao)生產船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)，可提供(gong)船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)價(jia)格，船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)說明書，船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)實物圖，船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)結構圖，船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)外形尺寸，船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)執行標(biao)準，船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)工作(zuo)原理，船(chuan)用鑄(zhu)(zhu)(zhu)鋼(gang)法(fa)蘭(lan)(lan)(lan)(lan)直(zhi)(zhi)(zhi)(zhi)(zhi)角(jiao)截(jie)(jie)(jie)止(zhi)閥(fa)作(zuo)用特點。

船用鑄鋼法蘭直角(jiao)截止閥技術(shu)參(can)數(shu)：

船用鑄鋼法蘭直角截止閥性能規范Technical Data

船用鑄鋼法蘭直角截止閥主要零部件材質Materials of Main Parts

零件名稱Parts Name	材料Material
	名稱I\lame	牌號Marks
閥體、閥蓋Body/Cove	鑄鋼Cast Steel	ZG230-450
閥盤、閥座Disc/Seat	不銹鋼Stainless Steel	ZG2Cr13
閥桿螺母Yoke Bushing YokeNut	黃銅Brass	Cu2n40Pb2
閥桿Stem	不銹鋼Stainless Steel	1Cr13

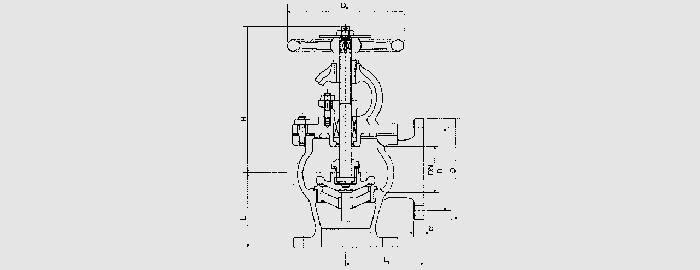

船用鑄鋼法蘭直角截止閥基本尺寸Dimensions

公稱通徑 DN	結構尺寸 Structure Dimension			法蘭連接尺寸 Connection Dimension of Flange					參考重量 Weight
(mm)	L	H	Do	D	D1	b	n	do	(kg)
50	120	240	160	155	120	16	4	19	16.3
65	130	260	200	175	140	18	4	19	23.0
80	140	265	200	185	150	18	8	19	25.3
100	160	300	250	210	175	18	8	19	37.0
125	180	350	280	250	210	20	8	23	57.1
150	205	400	315	280	240	22	8	23	77.2
