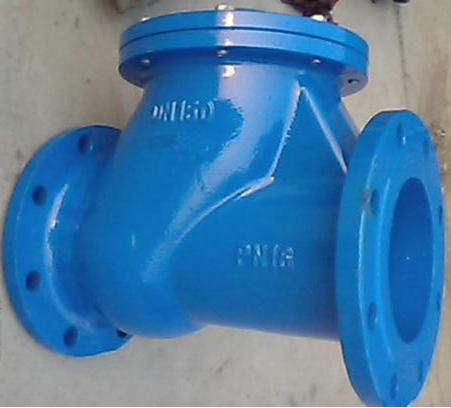

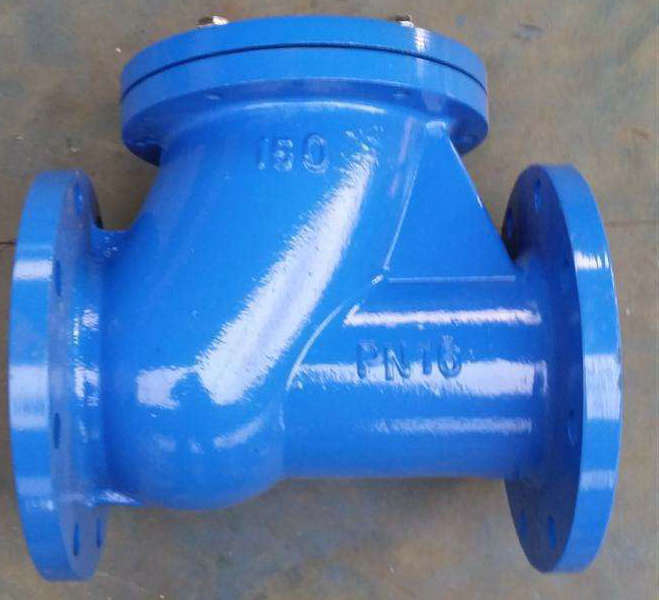

球形止回閥

產品名稱：黃色網站怎么下載:球形止回閥
產品型號：HQ41X/HQ45X
產品口徑：DN50-350mm
產品壓力：1-2.5Mpa
產品材質：鑄鐵、鑄鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門制造有(you)限公司主要生產球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥，可提(ti)供球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥價格(ge)，球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥說明書，球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥實物圖(tu)，球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥結(jie)構(gou)圖(tu)，球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥外形(xing)(xing)(xing)尺(chi)寸，球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥執(zhi)行標準(zhun)，球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥工作原理，球(qiu)(qiu)(qiu)形(xing)(xing)(xing)止(zhi)(zhi)回(hui)(hui)(hui)閥作用(yong)特點。

本廠生產球形止回閥HQ41X及HQ45X多球形止回閥，采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。

球形止回閥主要技術參數：

型號	公稱壓力(MPa)	試驗壓力PS(MPa)		工作溫度(℃ )
		殼體	密封
HQ41X-10/16	1.0	1.5	1.1	≤80
	1.6	2.4	1.76

球形止回閥主要(yao)零(ling)部件：

零件名稱	材質
閥體、閥蓋	球鐵、鑄鋼
球架、檔板	球鐵、鑄鋼
球體	碳鋼包橡膠

球形止回閥主要外形尺寸：

公稱通徑	50	65	80	100	125	150	200	250	300	350
L(mm)	216	241	293	305	381	403	495	622	698	787
H(mm)	185	210	245	280	335	400	495	600	715	800
連接尺寸	PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準
