蝶式緩沖止回閥

產品名稱：黃色網站怎么下載:蝶式緩沖止回閥
產品型號：HH47X
產品口徑：DN200-1400mm
產品壓力：1-2.5Mpa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門(men)制造有限公(gong)司主要生產(chan)蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)，可提供蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)價格，蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)說明(ming)書，蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)實(shi)物圖(tu)(tu)，蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)結構圖(tu)(tu)，蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)外(wai)形尺(chi)寸(cun)，蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)執行標(biao)準，蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)工作原理，蝶(die)(die)式(shi)緩(huan)沖(chong)(chong)止(zhi)回(hui)閥(fa)作用特點(dian)。

一、蝶式緩沖止回閥概述：

蝶(die)式(shi)緩沖止回閥(fa)(fa)主要(yao)用于工業(ye)供水、污水處理廠的水泵出口(kou)處，防止管(guan)網(wang)中介質(zhi)逆(ni)流。自動消除破壞性水錘，從(cong)而(er)保證水泵和管(guan)路不受損壞。該(gai)(gai)閥(fa)(fa)門(men)主要(yao)由閥(fa)(fa)體(ti)(ti)、閥(fa)(fa)瓣、緩沖裝(zhuang)置(zhi)和微量調(diao)節閥(fa)(fa)裝(zhuang)成。該(gai)(gai)產品具有機構新穎、體(ti)(ti)積小(xiao)、流體(ti)(ti)阻力小(xiao)、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業(ye)用水和城市排污的最佳(jia)產品。

蝶式緩沖止回閥主要(yao)零件材質(zhi)如下：

零件名稱	材質
閥體	鑄鐵、鑄鋼、不銹鋼
碟板	碳鋼、不銹鋼+丁腈橡膠
閥桿、活塞	不銹鋼

二、蝶式緩沖止回閥主要技術參數：

型號	公稱壓力	試驗壓力PSPN（MPa)		工作壓力	介質溫度	適用介質
型號	PN（MPa)	殼體	密封	P（MPa)	（℃）	適用介質
H47X、H47H、Hh47x、Hh47H、H47XfHDH47X	1	1.5	1.1	1	0～80℃	水、油品
	1.6	2.4	1.75	1.6		海水、污水
	2.5	3.75	2.75	2.5

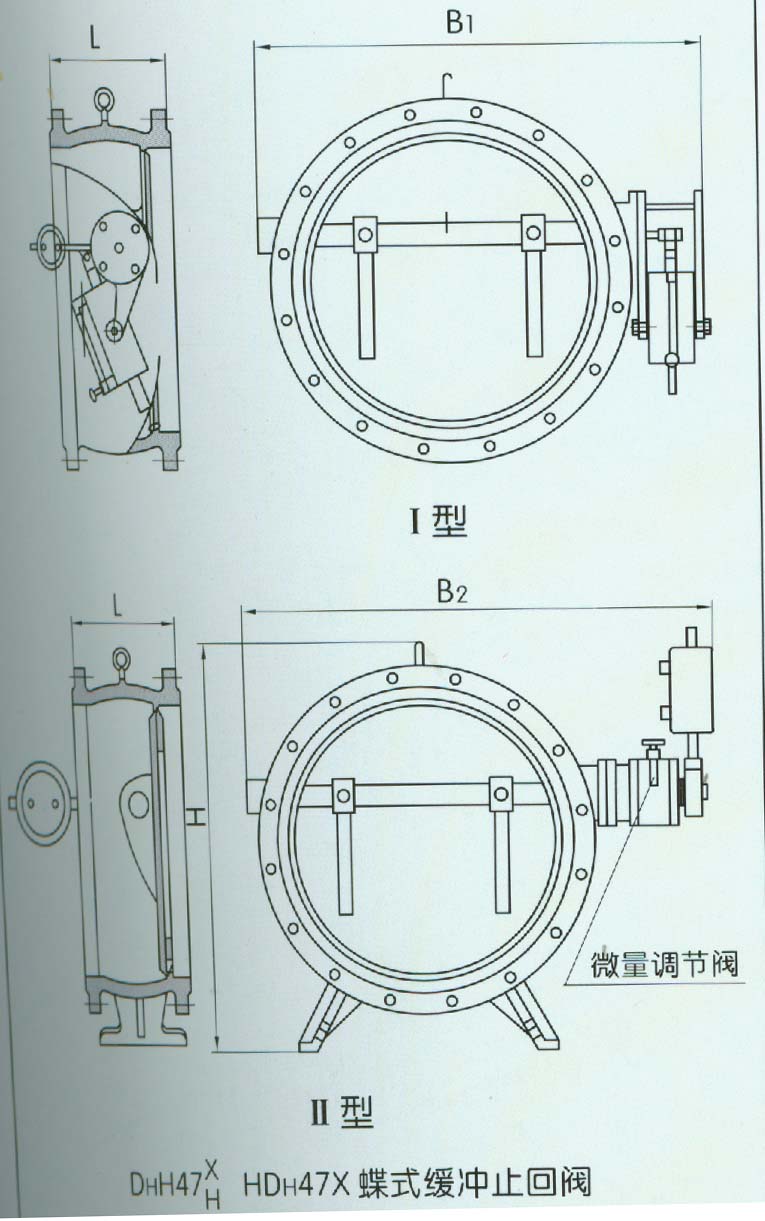

三、蝶式緩沖止回閥主要外形尺寸（法蘭連接尺寸：PN10、16、25按JB/T78-94標準）：

公稱通徑 DN(mm)	尺寸(mm)
公稱通徑 DN(mm)	L	H	B1	B2
200	230	550	540	600
250	250	630	600	700
300	270	690	650	740
350	290	780	710	800
400	310	860	770	870
450	330	910	830	920
500	350	980	900	1000
600	390	1070	1090	1250
700	430	1220	1200	1360
800	470	1320	1320	1480
900	510	1430	1420	1580
1000	550	1550	1550	1700
1200	630	1800	1780	1950
1400	710	1980	2000	2175
