動態電動平衡閥

產品名稱：黃色網站怎么下載:動態電動平衡閥
產品型號：A/D-EDRV
產品口徑：DN25-250mm
產品壓力：1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有(you)限公司主要生(sheng)產(chan)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)，可提供動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)價格，動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)說明書，動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)實物圖，動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)結構圖，動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)外形尺寸(cun)，動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)執行(xing)標準(zhun)，動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)工作原(yuan)理，動(dong)(dong)(dong)(dong)(dong)(dong)(dong)態(tai)(tai)電(dian)(dian)動(dong)(dong)(dong)(dong)(dong)(dong)(dong)平衡閥(fa)(fa)作用特點。

動態電動平衡閥是區別于傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。動態平衡電動調節閥是以利用介質自身的壓力變化控制，是電動比例積分控制的一種雙閥芯的多功能閥門，廣泛用于供熱及制冷空調等非腐蝕性介質的流量控制閥門，也可以做電關閉閥用。運行前一次性調節，既可以使系統流量翕動恒定在要求的設定值。

動態電動平衡閥工作原理

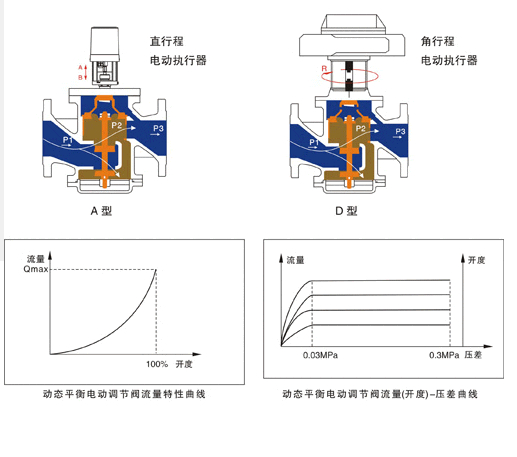

如下圖所示，在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
⑴、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；
⑵、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。

動態電動平衡閥

動態電動平衡閥技術參數：

產品型號	閥門形式	規格	壓差范圍（KPa）	流量范圍（m0/h）	工作壓力	流量誤差	流體溫度
A/D-EDRV1	二通	DN25	30-300	0.2-2.9	PN16	5％	0-100℃
A/D-EDRV2		DN32	30-300	0.5-4-7
A/D-EDRV3		DN40	30-300	1-7-7
A/D-EDRV4		DN50	30-300	2-12.1
A/D-EDRV8		DN65	30-300	3-20.4
A/D-EDRV9		DN80	30-300	5-30.8
A/D-EDRV10		DN1OO	30-300	10-45.3
A/D-EDRV11		DN125	30-300	15-70-7
A/D-EDRV12		DN150	30-300	20-101.8
A/D-EDRV13		DN200	33-300	5.0-360
A/D-EDRV14		DN250	22-210	4.O-460

動態電動平衡閥尺寸參數

產品型號	閥門形式	規格	外形及安裝尺寸（mm）
產品型號	閥門形式	規格	L	H1	H2	D（φ）法蘭	G螺紋
A/D-EDRV1	二通絲口	DN25	160	265	70		G1
A/D-EDRV2		DN32	180	275	70		G1-1/4
A/D-EDRV3		DN40	300	290	90		G1-1/2
A/D-EDRV4		DN50	300	290	90		G2
A/D-EDRV5	二通法蘭	DN32	160	220	70	1OO
A/D-EDRV6		DN40	200	235	110	110
A/D-EDRV7		DN50	215	230	115	125
A/D-EDRV8		DN65	230	238	120	145
A/D-EDRV9		DN80	275	275	146	160
A/D-EDRV10		DNl00	290	295	165	180
A/D-EDRV11		DNl25	315	307	208	21O
A/D-EDRV12		DNl50	350	326	205	240
A/D-EDRV13		DN200	430	715	295	295
A/D-EDRV14		DN250	520	740	345	355
