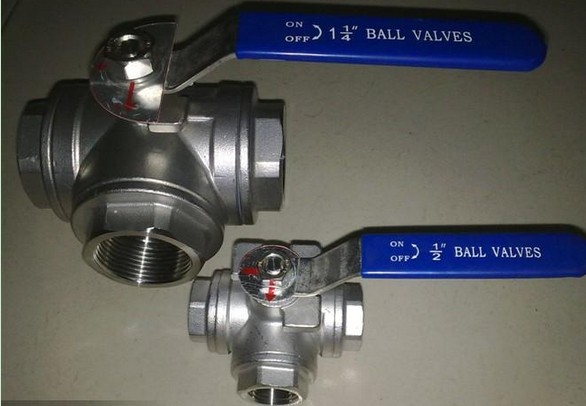

內螺紋三通球閥

產品名稱：黃色網站怎么下載:內螺紋三通球閥
產品型號：Q14F/Q15F
產品口徑：DN15-50mm
產品壓力：1.6-6.4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制(zhi)造(zao)有(you)限公司主要(yao)生(sheng)產(chan)內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)，可提供內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)價格，內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)說明(ming)書，內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)實物圖(tu)，內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)結構圖(tu)，內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)外形尺寸，內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)執(zhi)行標準(zhun)，內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)工(gong)作原理，內(nei)(nei)螺(luo)(luo)紋三(san)通球(qiu)閥(fa)(fa)作用(yong)特點。

內螺紋三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

內螺紋三通球閥產品特征：

公稱壓力	2.5MPa
適用穩定范圍	-20～232℃～350℃
螺紋類型	G.NPT.BSPT.BSP.DIN259/2999
Q14F型螺紋連接三通不銹鋼球閥適用介質	水、油、氣及某些腐蝕性液體（W。O。G）

內螺紋三通球閥主要零件材料：

零件名稱	材質
閥體	不銹鋼CF8M/CF8
閥蓋	不銹鋼CF8M/CF8
球	不銹鋼CF8M/CF8
球墊	聚四氟乙烯PTEE
閥桿	不銹鋼CF8M/CF8
填料	聚四氟乙烯PTEE
中口	聚四氟乙烯PTEE
大薄片	聚四氟乙烯PTEE
壓緊螺母	不銹鋼CF8M/CF8
手柄	不銹鋼CF8M/CF8
流向指示牌	ALUMINUM
華司	不銹鋼CF8
螺帽	不銹鋼CF8
鎖定裝置	不銹鋼CF8
皮套	塑料
盲蓋	不銹鋼CF8M/CF8

內螺紋(wen)三(san)通球(qiu)閥主要連接尺(chi)寸及重量單位：mm

SIZE	d	L	H	D1	B	W1	W2	h
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC
1-1/4"	25.0	96	81	145	48.0	22.4	35.0	10-24UNC
1-1/2"	32.0	114	83	145	57.0	22.4	38.1	1/4-20UNC
2"	38.1	142	96	204	71.0	22.4	38.1	1/4-20UNC
